貫通式貨架組成
立柱、斜撐、橫撐、背拉、頂拉、頂橫梁、隔撐、雙牛腿、掛板、單牛腿、護腳、導軌等組成
貫通式貨架特點：
1.在支撐導軌上，托盤按深度方向存放，一個緊接著一個，這使得高密度存儲成為可能。
2.貨物存取從貨架同一側進出，先存后取、后存先取，平衡重及前移式叉車可方便地駛?cè)胴浖苤虚g存取貨物，無需占用多條通道。
3.這種貨架適用存儲大批量、少品種的物品，貫通式貨架（駛?cè)胧截浖埽┑呐Ｍ燃芭Ｍ葦R板均采用整體沖壓/滾壓技術，具有承載能力強，外型美觀貨物。
4貫通式貨架全插接組裝式結構，柱片為裝配式結構，靠墻區域的貨架總深度一般較好控制在5個托盤深度以內，中間區域可兩邊進出的貨架總深度一般較好控制在10個托盤深度以內，以提高叉車存取的效率和可靠性。貫通式貨架系統的穩定性是所有種類貨架中較為薄弱的，為此貨架不宜過高，一般在10m以內，另外系統中還需加設拉固裝置。此種系統貨架排布密集，空間利用率極高，適于儲存少品種大批量同類型貨物，貨物可從同一側存入取出，也可從一側存入另一側取出。

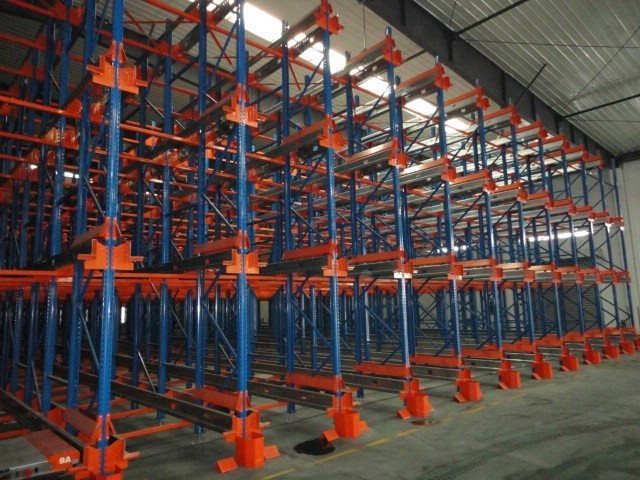

貫通式貨架應用
貫通式貨架多用于乳業、飲料等食品行業，冷庫中也較為多見。
貫通式貨架：是一種不以通道分割，連續性的整體性貨架；貫通式貨架采用托盤存取模式、適用于存放品種單一，大批量的貨物；與托盤貨架相比、倉庫利用率可達到80%左右，倉庫利用空間率可提高30%以上，是存儲效率較高的貨架。在支撐導軌上，托盤按深度方向存放，一個緊接著一個。投資成本相對比較低，適用于橫向尺寸較大，品種較少，數量較多，常用來儲存大批相同類型貨物，由于其存儲密度大對地面空間利用率較高，常用于冷庫、食品、煙草等存儲空間成本較高的倉庫。
貫通式貨架構成特點
倉儲式貨架、貫通式貨架，都是采用格構式立柱邊續方式連接起來的多門式、托盤單元化貨品沿深度方向一個緊接一個存儲在懸臂梁上的貨架結構形式。這種模具架結構形式可使叉車作業通道和貨品存儲空間共用，大大提高了倉庫的空間、場地面積利用率，但同一作業通道內的貨品不能做到先進先出，適合于大批量、少品種或作業通道內的貨品一起流向同一客戶的貨品存儲，如飲料、乳制品、煙草、低溫冷凍倉儲、標準規格的家電、化工、制衣等行業。據統計，駛?cè)胧截浖芸梢赃_(dá)到較大的存儲密度，空間有效利用率較多可提高到90%，場地面積利用率可達60%以上!
貫通式貨架的優勢：
1、貨物存儲通道亦為叉車儲運通道，是存儲密度較高的一種形式貨架。
2、通常被用于品種較少但批量大，且對貨物揀選要求不高的貨物存儲。
3、以普通叉車的提升高度，通廊貨架層數為三層貨物的常規方案計算，倉庫的有效存儲容量可增加100%以上，相比之下投資成本得到控制，效益顯著提升。從全局存儲成本計算，一般在三年內所增加存儲容量效益即可抵銷投資成本。
4、貨物遵循先進后出原則, 適用大多數搬運機械儲運作業。
貫通式貨架使用方法
雖然我們都已經知道如何使用駛?cè)胧截浖芸梢詭椭髽I(yè)提高經濟效益，然而僅僅注意這一點是不夠的，我們需要注意的是如何更好的使用駛?cè)胧截浖埽菇?jīng)濟效益體現較大化。
更好的使用貫通式貨架需要注意的就是，在設計一個新的倉庫或改造一個現有的倉庫的話，那么就要對倉庫中所應用的系統特性進行審查研究，比如說駛?cè)胧截浖芸梢栽谳^小的空間中實現較大的倉儲能力，那么就可以選擇這種經濟的物流方案。在使用貫通式貨架時，要從一側進行裝貨和卸貨，這樣可以有效的提高時間效益。
貫通式貨架，是一種不以通道分割的、連續性的整棟貨架，在支撐導軌(牛腿梁)上，托盤按深度方向存放，一個緊接一個，這使得高密度存放成為可能。駛?cè)胧截浖苓m用于品種少、數量大的貨物存放，常用于存放大批同類型貨物，對空間利用較高，適合于食品行業、化工行業、制衣行業、冷庫等存儲空間成本較高的場合，其單位場地的儲存成本相對較低。
貫通式貨架按取貨方向可分為單向與雙向排列，單向(靠墻區域)貨架總深度較好控制在6個托盤深度以內，雙向(中間區域可兩邊取貨)貨架區域總深度較好控制在12個托盤深度以內，以提高叉車存取的效率和可靠性(此類貨架系統中，叉車為持續“高舉高打”作業方式，叉車易晃動而撞到貨架，故穩定性的考慮充分與否至關重要)。此類倉儲系統穩定性較弱，貨架不宜過高，通常應控制在10米以內，且為了加強整個貨架系統的穩定性，除規格、選型要大一些外，還須加設拉固裝置。單托貨物不宜過大、過重，通常重量控制在1500KG以內，托盤跨度不宜大于1.5米。常配叉車為前移式電瓶叉車或平衡重電瓶叉車。
貫通式貨架由于儲存的貨物比較密集，穩固性要求極高，因此所需要的貨架配件相對較多，通過配件與貨架立柱片的連接，令貨物能安全密集地存放在牛腿梁上，較大程度地利用空間。駛?cè)胧截浖艿呐浼ǎ号Ｍ?牛腿梁與貨架立柱的主要連接件，分單面與雙面)、牛腿梁(貨物存放的主要支承擱層)、頂梁(貨架立柱的連接穩固件)、頂拉(貨架立柱的連接穩固件)、背拉(貨架立柱的連接穩固件，用于貨架單向排布時)、護腳(貨架正面保護件)、護軌(叉車進入巷道時貨架保護件)等。
貫通式貨架日常維護保養
日常維護和保養貨架也是體現一家貨架工廠服務重中之重，對客戶高位貨架的進行保養和維護，保證貨架高效存儲和安全使用。
(1) 清潔 及時發現貨架通過外力碰撞發生的產品力學形變及時進行更換安全穩固貨架零部件，本著安全第一準則，在清潔過程中及時發現安全隱患，及時處理，保證安全高效的存儲。
（2）矯正 用專業的水平立體定位工具，準確記錄貨架狀態，進而有效的矯正，保證貨架承載力和安全性。
（3）嚴格執行安全使用規則，不超限載，超線位，超存儲密度，保證存儲過程中安全性能。
（4）維護周期為一年。
（5）維護內容為，緊固件松緊測定、立柱垂直測定、受損部件測定等常規內容。若出現立柱撞彎（斷）需要進行整體測定。根據測定數據進行系統維護。
